华为三层交换机配置下篇：VLAN划分及端口加入VLAN学习交流
admin 2025年3月29日 14:40:59 tpwallet官网下载 42
网络配置中的VLAN编号、IP地址的设定以及交换机端口的操作等，往往让人感到复杂。许多人误以为VLAN编号与网段设置是一回事，实际上并非如此。下面，我将对此进行详细说明。
VLAN编号概念
VLAN编号如同每个人的身份证号码，其主要作用是区分不同的虚拟局域网。以VLAN 2为例，它只是给这个VLAN赋予了一个编号2的名称。就好比小明无论住在哪条街、哪个小区，他的名字始终是小明。因此，我们不能断定VLAN 2就对应着2网段，VLAN 2的IP地址可以根据实际情况随意设定。
设置VLAN操作
在交换机上配置VLAN十分关键。在系统界面中，只需输入指令便能够轻松完成。例如，使用“interface vlanif 10”这一指令，即可创建VLAN接口，其中“interface”常被缩写为“int”。这就像建造房屋需要门牌号一样，成功创建VLAN接口，便为该虚拟局域网设定了标识。通过配置不同的虚拟局域网，可以有效地将网络流量分隔开来 https://www.ythnjck.com，从而增强网络的安全性并提升其性能。
端口模式转换
交换机端口通常设置为trunk模式，若需将该端口纳入特定VLAN，需先将端口模式更改为access。以第20个端口为例，将其设置为access模式是加入VLAN的前提。在众多大型企业网络中，若端口模式调整不当，加入VLAN后可能会引发问题，造成网络无法正常通信。
端口加入VLAN
转换端口模式后，便能将端口纳入指定VLAN。以Quidway-vlan10为例，输入port gigabitethernet 0/0/20，即可将交换机上的第20个端口加入编号为10的VLAN。若存在多个连续的端口，例如从端口1至端口5，可表述为“port gigabitethernet 0/0/1至0/0/5”，这样便可一次性将它们全部纳入目标VLAN中。
删除VLAN操作
网络需求有时要求移除特定VLAN。在系统界面中，执行“撤销VLAN 2”指令即可移除第二层端口。此举可释放之前分配给VLAN 2的端口，使其不再归属任何VLAN。例如，当某部门不再需要独立VLAN时，可通过此指令删除VLAN，实现网络资源的合理分配。
端口限速配置
为确保网络资源的公平分配，我们可能需要实施端口速度限制。以交换机上的第二个端口为例，我们需将其下载速度控制在128KB/S以内。在共享网络中，对某些端口实施限速，有助于防止个别用户过度占用带宽，从而保障其他用户能顺畅上网。
VLANIF接口配置
设置VLANIF接口同样重要。若要让连接到VLANIF接口的设备从全局地址池中获取IP，必须完成正确的配置。例如，按照系统提示进行操作，正确配置必要信息后，设备便可以顺利获得IP地址，实现网络访问。这就像在小区里为每户人家分配门牌号，只有正确配置了IP地址，才能确保通信准确无误。

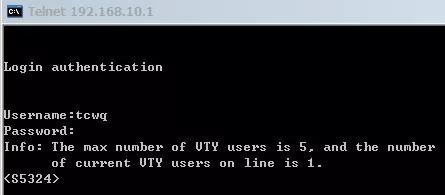

终端登录设置
为了便于对交换机进行管理，需要配置若干虚拟终端以供登录。通过在系统中输入命令“user-interface vty 0 4”，可以指定从0至4号，共五个终端可同时接入交换机。此举使得网络管理员能更高效地进行交换机的管理与维护，从而提升工作效率。
FTP访问配置
若要在交换机与电脑间进行文件传输，需设置FTP用户的访问路径。例如，在[Quidway-aaa]上配置local-usertcwq ftp-directory为flash:/。若未进行此配置，登录时会出现“530登录错误”的提示。若要前往某地，必先掌握确切的位置信息，并设定好路线，方能顺畅地传输文件。
网页管理开启
三层交换机能够实现网页式的管理功能，不过这需要满足特定的要求。必须启动HTTP服务，同时确保交换机的Flash存储中存有web管理文件，并且这些文件已成功加载。目前，众多网络设备都具备了网页管理功能，这极大地便利了用户，使得操作和管理更加直观，提升了设备管理的效率。
在使用交换机进行配置的过程中，大家是否曾遭遇过一些特别棘手的难题？请不要忘记点赞并转发本篇文章！
