PPP协议概述
PPP是一种协议，属于点到点链路层。它在数据传输领域挺实用。主要用于全双工的同异步链路，像Serial串行接口。能进行点到点的数据传输，这种通信方式很高效，可直接建立两个设备间的数据连接。它是网络通信中常用的基础协议，很多通信线路靠它构建链路来传输数据

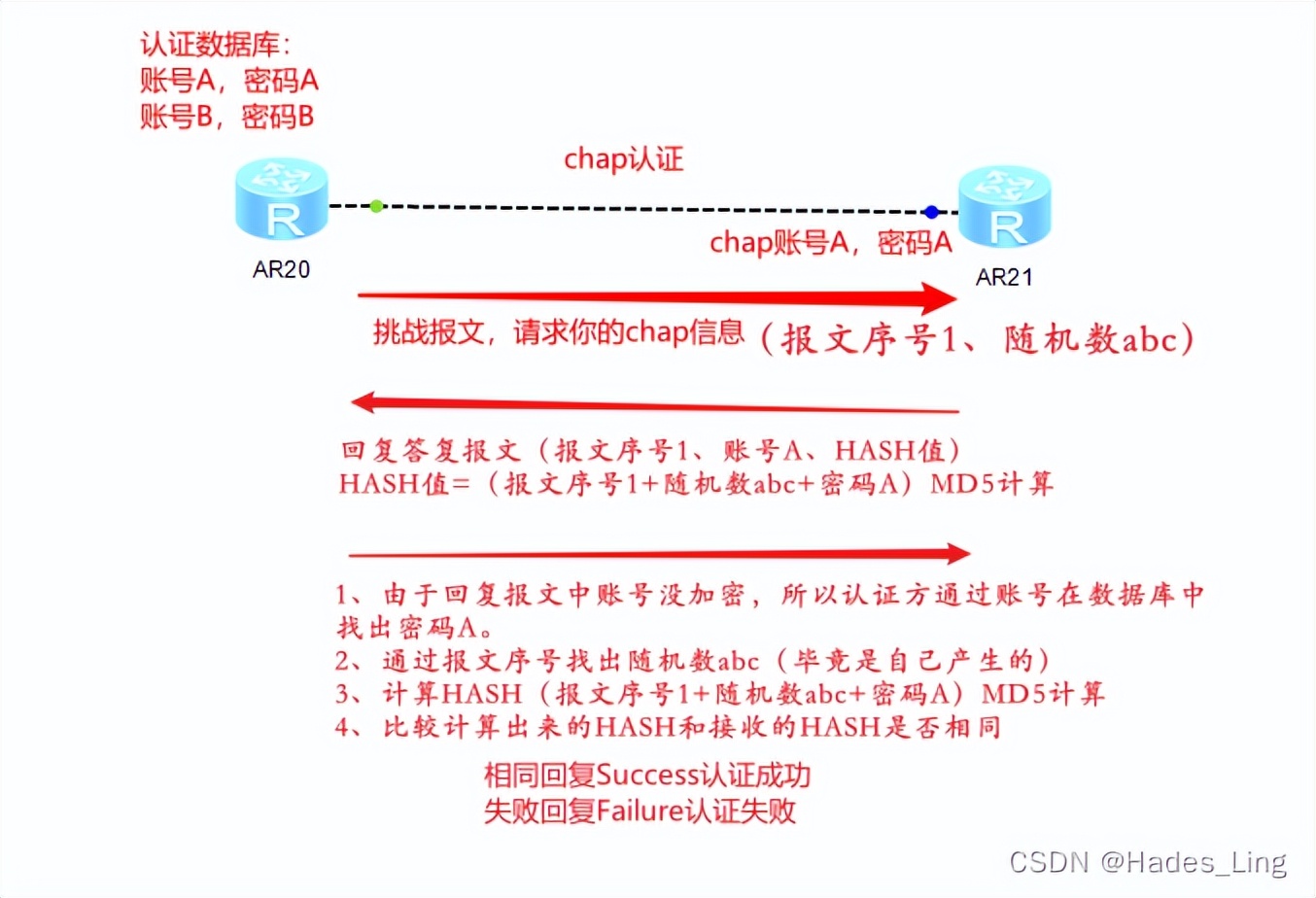

CHAP认证流程
进行CHAP认证时，被认证方收到挑战报文。被认证方会查看接口是否有chap账号密码。若存在chap账号密码，被认证方就会回复答复报文。答复报文中包含报文序号A、接口认证账号和HASH值。HASH值是通过把认证序号A、认证方随机数、接口认证的密码用MD5加密得到的。报文序号一直是认证方发送的序号，如同编号一样保持了信息对应性，能确保认证准确。
[AR1]int s4/0/0
[AR1-Serial4/0/0]ip add 192.168.1.1 24
[AR1-Serial4/0/0]remote address 192.168.1.2 # 指定对端使用的地址
[AR2]int s4/0/0
[AR2-Serial4/0/0]ip add ppp-negotiate # 通过邻居获取地址
Dec 19 2022 18:28:38-08:00 Huawei %IFNET/4/LINK_STATE(l)[63]:The line protoco
l PPP IPCP on the interface Serial1/0/0 has entered the UP state.

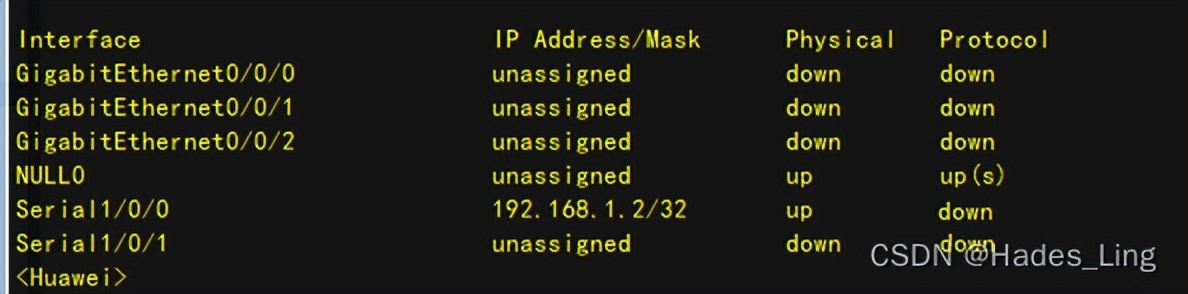

# 出现该提示说明成功获取到地址NCP协商判定

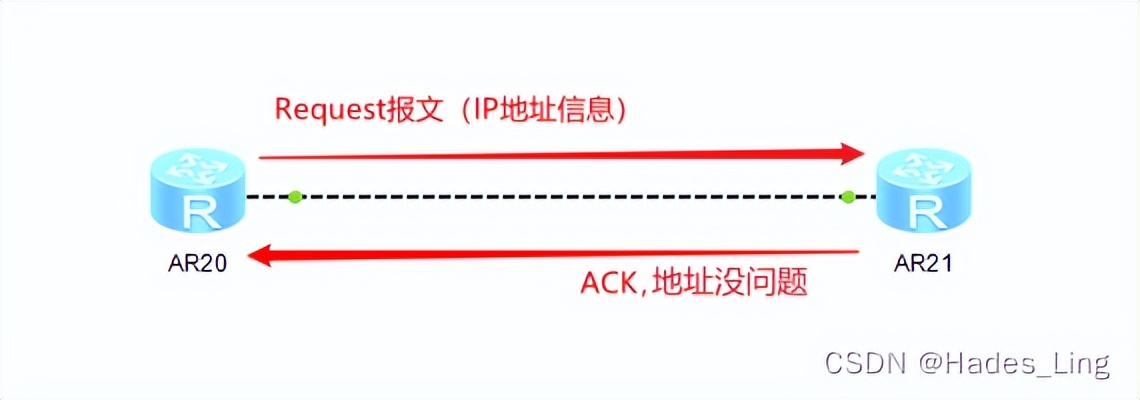

进行NCP协商时，会查看参数是否有问题。若地址无冲突且合法，就回复ACK报文。若地址有冲突或不合规，便回复NAK报文。这里要注意，NCP协商不看地址是否在相同网段，只关注地址信息有无错误。比如在一些局域网里分配IP地址时，就需遵循这种协商规则，以避免出现地址问题
连接保活机制
PPP连接建立完成。之后会通过Echo Request、Echo Replay进行保活。这就好比定期检查水管通不通畅。这两个信息交互能确保连接稳定。能让通信双方及时知道链路是否正常。以便出现异常时能快速响应调整。

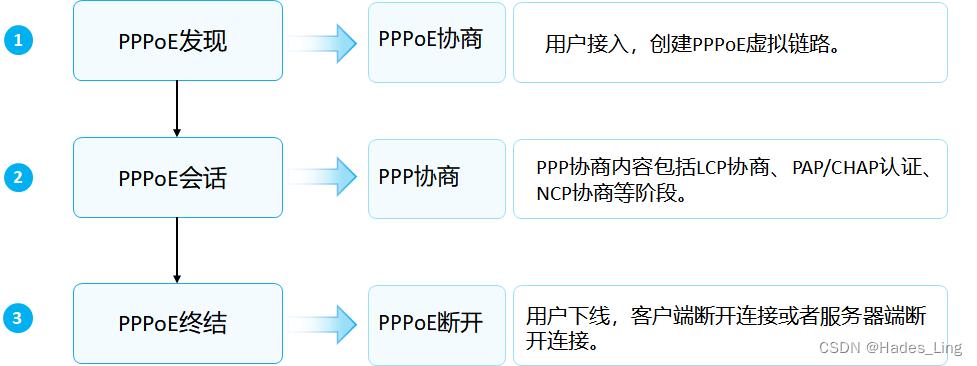

PPPoE连接步骤

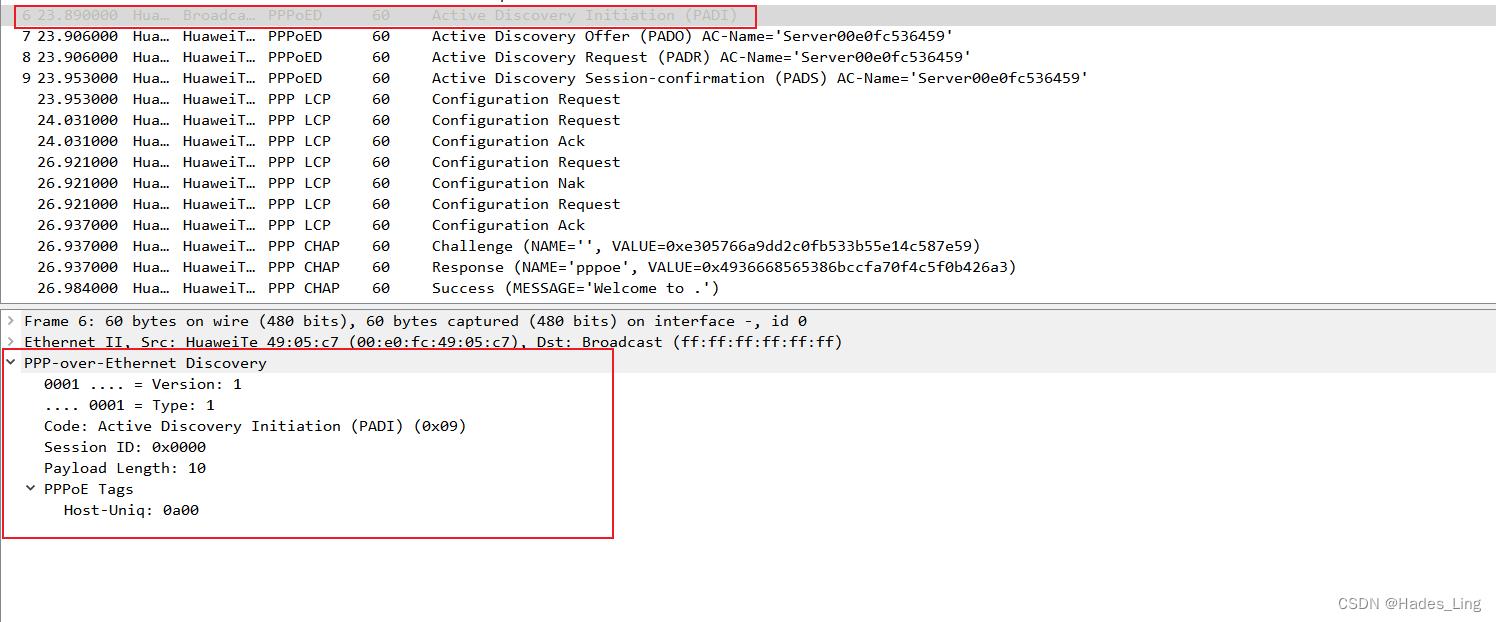

PPPoE能在以太网上达成点到点连接。客户端会先在本地以太网广播PPPOED PADI报文。此报文包含客户端所需服务信息。PPPoE服务器收到报文后。会将报文中的服务请求与自身能力作比较。如同在公司网络里。多个服务器收到员工设备发出的这种报文后。会依次展开判断。

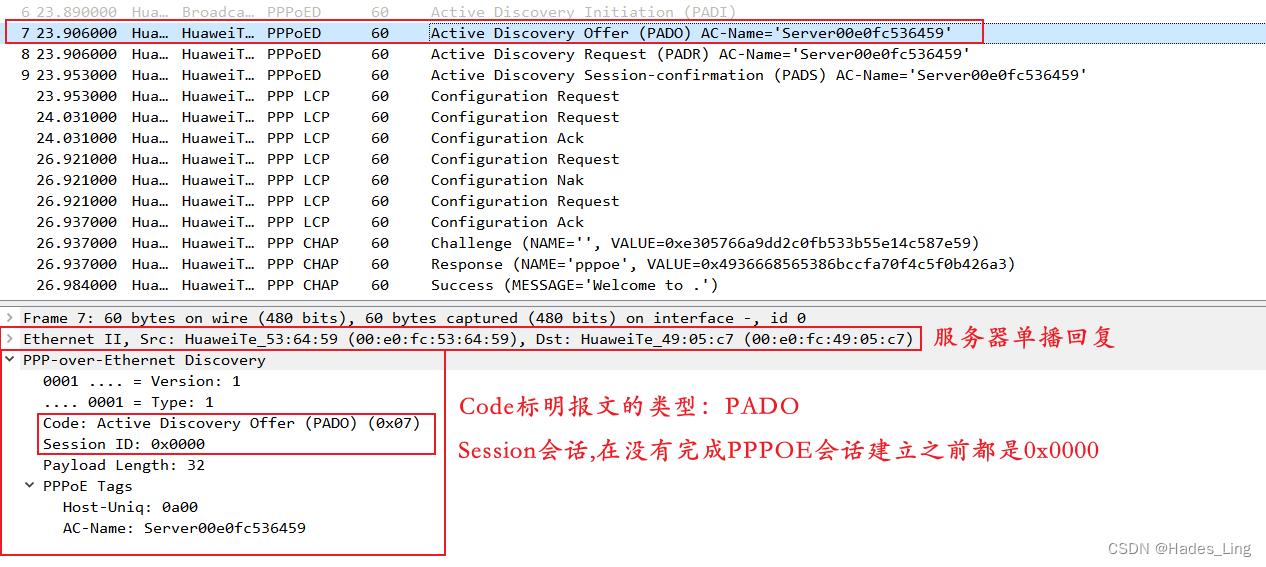

服务器响应处理

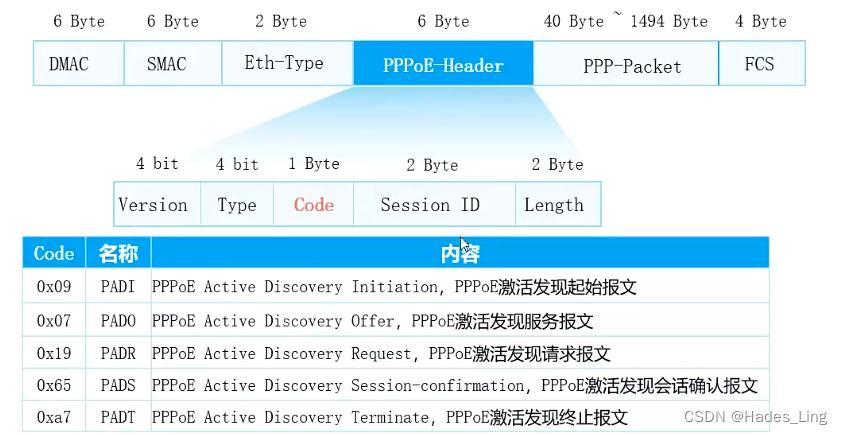

客户端有收到多个PADO报文的可能。这和DHCP收到多个Offer报文的情形一样。此时客户端会去选择最先收到的PADO报文对应的服务器。接着发送PADR报文。服务器收到PADR报文后。会生成唯一的Session ID。用它标识与PPPoE客户端的会话。之后再发送PADS报文。目的地址为客户端的MAC地址。Code字段是0x65。Session ID是针对此次会话特意生成的。

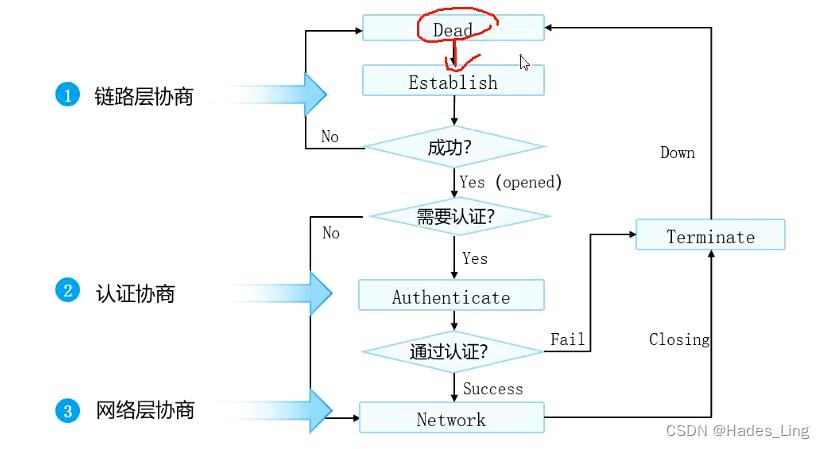

会话协商阶段
PPPoE会话阶段含三个阶段。其一为LCP协商，主要用于建立、配置及测试数据链路连接。其二是认证协商，作用是确定保障通信安全的认证方式。其三是NCP协商，负责协商网络层参数。例如上网时，路由器与宽带服务商借助这些协商，使设备能正常上网。
连接关闭操作
PPPoE客户端打算关闭连接时，会向服务器发送PADT报文来关闭连接。这就好比关上通信的门，使得数据传输平稳结束。在很多临时网络连接场景中，发送这个报文就能便捷地切断连接，避免资源浪费。

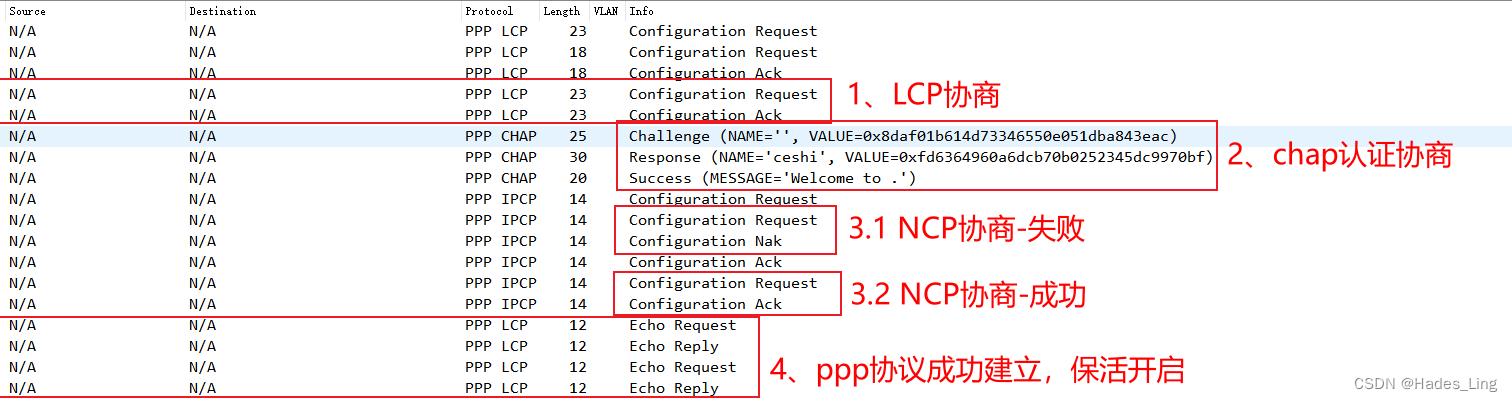

抓包信息作用
建立chap认证方式的全程抓包信息作用很大。在Authenticate阶段，要依据连接建立阶段协商好的认证方式进行链路认证。抓包信息能直接呈现整个认证过程的数据交互情况。这便于技术人员调试以及排查网络故障。对维护网络稳定运行很关键。
NCP常见协议
NCP里最常见的协议是IPCP。它专门用来协商IP参数。在网络层参数协商时。一般会选一个IP地址进行协商。比如企业网络分配内部IP地址时。会借助IPCP协议合理分配并管理IP参数。靠这个保障网络有序运行。
